Sau quá trình phay lăn răng hoặc xọc răng, bánh răng thường vẫn còn sai số nhỏ về biên dạng, bước răng và độ nhám bề mặt. Để nâng cao độ chính xác trước các công đoạn nhiệt luyện hoặc lắp ráp, dao cà răng là dụng cụ không thể thiếu trong gia công bánh răng hiện đại. Với nguyên lý cắt tinh bằng nhiều lưỡi cắt nhỏ, dao cà răng giúp loại bỏ lớp vật liệu rất mỏng trên bề mặt răng, cải thiện độ nhẵn, tăng độ chính xác biên dạng và nâng cao khả năng ăn khớp của bánh răng. Đây là giải pháp được ứng dụng rộng rãi trong ngành ô tô, xe máy, hộp số, thiết bị công nghiệp và các lĩnh vực cơ khí chính xác yêu cầu chất lượng truyền động cao.
Dao cà răng là gì?
Dụng cụ gia công tinh bánh răng chuyên dụng
Dao cà răng là dụng cụ cắt gọt chuyên dùng trong công đoạn cà răng nhằm hoàn thiện bề mặt và hiệu chỉnh biên dạng của bánh răng sau khi đã được gia công bằng phương pháp phay lăn răng hoặc xọc răng.
Khác với dao phay lăn răng dùng để tạo hình răng, dao cà răng chỉ cắt đi một lượng vật liệu rất nhỏ, thường chỉ vài phần trăm milimet, nhằm nâng cao độ chính xác hình học và cải thiện chất lượng bề mặt của bánh răng.
Nguyên lý hoạt động của dao cà răng
Dao cà răng hoạt động dựa trên nguyên lý ăn khớp giữa dao và bánh răng gia công. Trong quá trình làm việc, dao và phôi quay đồng bộ theo tỷ số truyền xác định. Các cạnh cắt nhỏ trên dao sẽ bóc tách lớp vật liệu rất mỏng trên bề mặt răng, từ đó hiệu chỉnh sai số về biên dạng, bước răng và hướng răng.
Nhờ phương pháp này, bánh răng sau gia công đạt độ chính xác cao hơn, khả năng truyền động ổn định và giảm đáng kể tiếng ồn khi vận hành.
Cấu tạo của dao cà răng
Thiết kế tối ưu cho gia công tinh

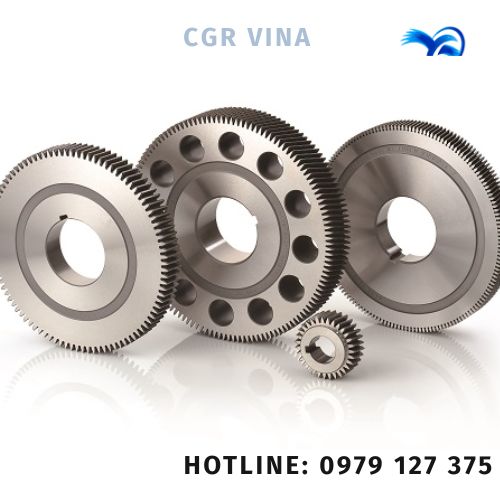

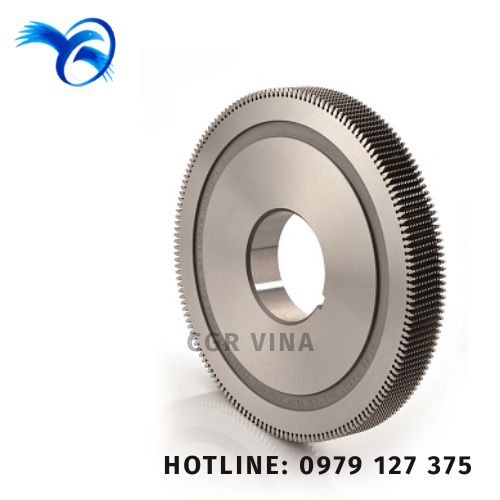

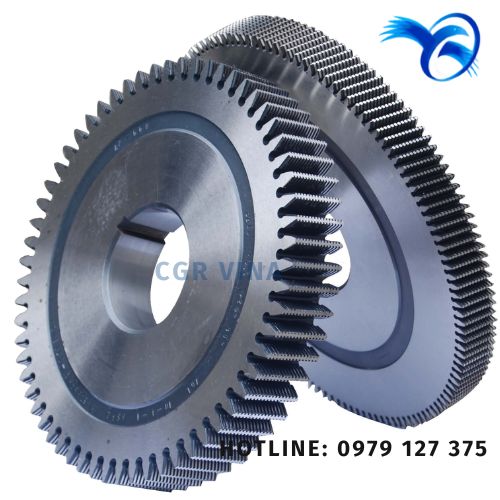

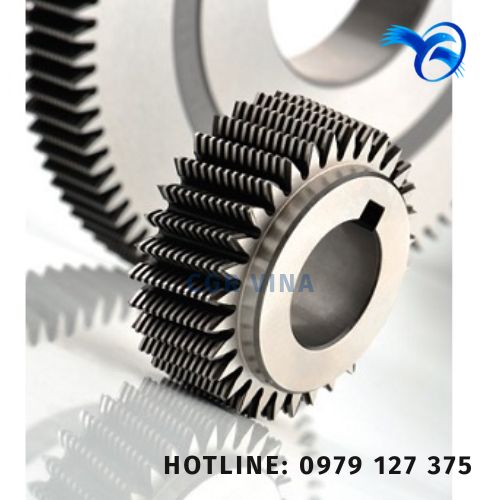

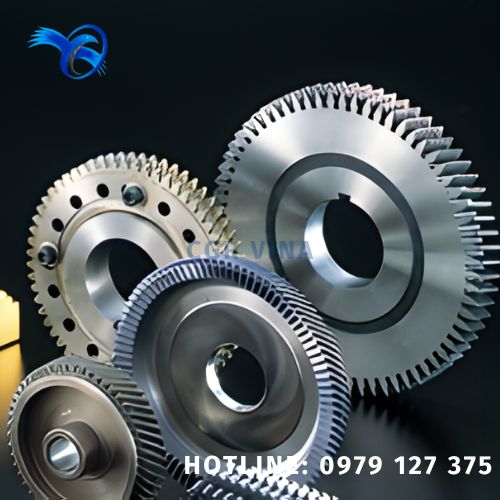

Dao cà răng thường có hình dạng giống một bánh răng với nhiều rãnh cắt được bố trí đều trên thân dao. Các rãnh này tạo thành các cạnh cắt sắc bén giúp thực hiện quá trình cà răng hiệu quả.
Tùy theo từng ứng dụng, dao có thể được thiết kế theo yêu cầu về:
- Module.
- Góc áp lực.
- Góc nghiêng răng.
- Số răng.
- Biên dạng đặc biệt theo bản vẽ kỹ thuật.
Việc thiết kế theo từng yêu cầu cụ thể giúp dao đạt độ chính xác cao và phù hợp với từng loại bánh răng cần gia công.
Vật liệu chế tạo dao
Để đáp ứng điều kiện làm việc với độ chính xác cao, dao cà răng thường được chế tạo từ:
- Thép gió chất lượng cao (HSS).
- Thép gió luyện kim bột (PM-HSS).
- Hợp kim cứng (Carbide) đối với các ứng dụng yêu cầu tốc độ cắt lớn.
Bề mặt dao có thể được phủ các lớp coating như TiN, TiAlN hoặc AlCrN nhằm tăng khả năng chống mài mòn, giảm ma sát và kéo dài tuổi thọ dụng cụ.
Ưu điểm nổi bật của dao cà răng
Nâng cao độ chính xác của bánh răng
Ưu điểm lớn nhất của dao cà răng là khả năng hiệu chỉnh các sai số nhỏ còn tồn tại sau công đoạn tạo răng.
Nhờ đó, bánh răng đạt độ chính xác cao hơn về:
- Biên dạng răng.
- Bước răng.
- Độ đảo.
- Hướng răng.
Điều này giúp cải thiện đáng kể chất lượng truyền động.
Cải thiện độ nhẵn bề mặt
Quá trình cà răng giúp loại bỏ các vết dao và khuyết tật nhỏ trên bề mặt răng.
Kết quả là bề mặt bánh răng có độ nhẵn cao hơn, giảm ma sát trong quá trình làm việc và tăng tuổi thọ của cụm truyền động.
Giảm tiếng ồn và rung động
Bánh răng sau khi được cà có khả năng ăn khớp tốt hơn, từ đó giảm tiếng ồn, giảm rung động và nâng cao hiệu suất truyền lực.
Đây là yêu cầu đặc biệt quan trọng trong ngành ô tô, xe máy và các hệ thống truyền động chính xác.
Tăng tuổi thọ bánh răng
Độ chính xác và chất lượng bề mặt tốt giúp phân bố tải trọng đều hơn trên các mặt răng, hạn chế mài mòn cục bộ và kéo dài tuổi thọ của bánh răng cũng như toàn bộ hệ thống truyền động.
Ứng dụng của dao cà răng
Gia công bánh răng ô tô và xe máy
Dao cà răng được sử dụng rộng rãi trong sản xuất bánh răng hộp số, bánh răng vi sai, bánh răng truyền động và nhiều chi tiết cơ khí chính xác trong ngành công nghiệp ô tô, xe máy.
Gia công hộp số công nghiệp
Các bánh răng dùng trong hộp giảm tốc, hộp số máy công nghiệp yêu cầu độ chính xác và độ bền cao.
Dao cà răng giúp nâng cao chất lượng truyền động và giảm chi phí bảo trì trong quá trình vận hành.
Gia công thiết bị cơ khí chính xác
Ngoài lĩnh vực ô tô, dao cà răng còn được ứng dụng trong sản xuất máy công cụ, robot công nghiệp, thiết bị tự động hóa và nhiều hệ thống truyền động khác yêu cầu bánh răng có độ chính xác cao.
Cách lựa chọn dao cà răng phù hợp
Lựa chọn theo thông số bánh răng
Khi lựa chọn dao cà răng, cần xác định chính xác các thông số của bánh răng như:
- Module.
- Góc áp lực.
- Số răng.
- Góc nghiêng.
- Cấp chính xác yêu cầu.
Dao được thiết kế đúng thông số sẽ đảm bảo chất lượng gia công và hiệu quả làm việc.
Lựa chọn theo vật liệu gia công
Đối với từng loại vật liệu như thép carbon, thép hợp kim hoặc thép đã nhiệt luyện, cần lựa chọn vật liệu dao và lớp phủ phù hợp nhằm tối ưu tuổi thọ và hiệu suất cắt.
Lựa chọn theo điều kiện sản xuất
Doanh nghiệp sản xuất hàng loạt nên ưu tiên các dòng dao có khả năng chống mài mòn cao, có thể mài lại nhiều lần để tối ưu chi phí sử dụng lâu dài.
Hướng dẫn sử dụng và bảo quản dao cà răng
Để dao cà răng đạt hiệu quả tối ưu và duy trì tuổi thọ lâu dài, doanh nghiệp nên:
- Kiểm tra độ đồng tâm giữa dao và phôi trước khi gia công.
- Thiết lập đúng chế độ cắt theo khuyến nghị của nhà sản xuất.
- Sử dụng dung dịch làm mát phù hợp nhằm giảm nhiệt và hạn chế mài mòn.
- Theo dõi tình trạng lưỡi cắt để mài lại đúng thời điểm.
- Bảo quản dao trong hộp chuyên dụng, tránh va đập làm ảnh hưởng đến biên dạng răng.
Việc sử dụng và bảo dưỡng đúng quy trình sẽ giúp duy trì chất lượng gia công ổn định và tối ưu chi phí vận hành.
