Trong lĩnh vực gia công cơ khí chính xác, điện tử và chế tạo khuôn mẫu, việc kiểm soát kích thước lỗ đóng vai trò quan trọng trong việc đảm bảo chất lượng sản phẩm. Chỉ một sai số rất nhỏ cũng có thể ảnh hưởng đến khả năng lắp ghép và độ chính xác của toàn bộ chi tiết. Dưỡng kiểm lỗ Pin Gauge là dụng cụ đo kiểm chuyên dụng được sử dụng rộng rãi để kiểm tra đường kính lỗ, khoảng cách giữa các lỗ và chiều rộng rãnh với độ chính xác lên đến ±0.001 mm. Được chế tạo từ thép vonfram (Tungsten Carbide) có độ cứng và khả năng chống mài mòn vượt trội, Pin Gauge là giải pháp tối ưu cho các doanh nghiệp yêu cầu tiêu chuẩn đo kiểm nghiêm ngặt trong sản xuất.
Dưỡng kiểm lỗ Pin Gauge là gì?
Dụng cụ đo kiểm chính xác trong cơ khí và điện tử
Dưỡng kiểm lỗ Pin Gauge (hay còn gọi là Kim đo lỗ hoặc Chốt kiểm lỗ) là dụng cụ đo kiểm chính xác được sử dụng để kiểm tra kích thước lỗ theo phương pháp Go/No-Go hoặc xác định đường kính thực tế của lỗ gia công.
Mỗi Pin Gauge được chế tạo với một kích thước đường kính cố định, cho phép người sử dụng nhanh chóng đánh giá lỗ có đạt đúng dung sai thiết kế hay không mà không cần thực hiện các phép đo phức tạp.
Nhờ độ chính xác cao và thao tác đơn giản, Pin Gauge được sử dụng phổ biến trong các nhà máy sản xuất linh kiện cơ khí, điện tử, khuôn mẫu và thiết bị y tế.
Cấu tạo của Pin Gauge

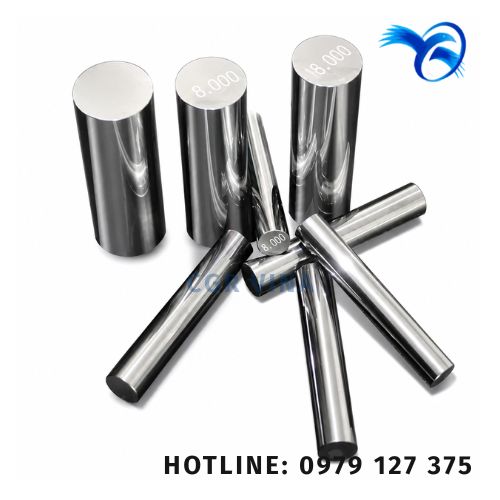

Pin Gauge có dạng thanh trụ tròn với bề mặt được mài siêu tinh nhằm đảm bảo độ chính xác về đường kính và độ nhẵn bề mặt.
Sản phẩm được chế tạo từ thép vonfram – loại vật liệu có độ cứng rất cao, khả năng chống mài mòn vượt trội và duy trì độ ổn định kích thước trong thời gian dài.

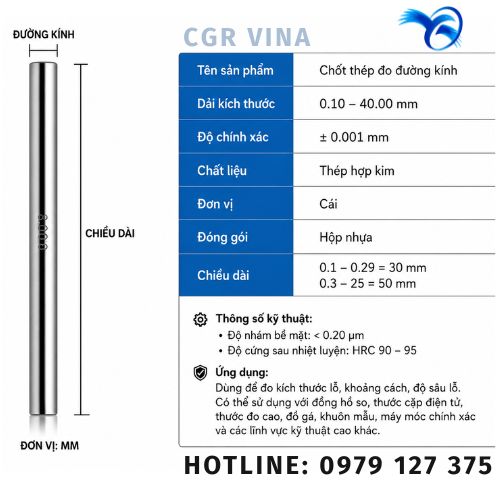

Tùy theo đường kính, Pin Gauge có hai chiều dài tiêu chuẩn:
- Ø0.10 – Ø0.19 mm: dài 30 mm.
- Ø0.20 – Ø25.00 mm: dài 50 mm.
Đặc điểm nổi bật của dưỡng kiểm lỗ Pin Gauge
Độ chính xác lên đến ±0.001 mm
Ưu điểm lớn nhất của Pin Gauge là khả năng đo kiểm với độ chính xác rất cao.
Mỗi sản phẩm được gia công và kiểm định nghiêm ngặt, đáp ứng dung sai ±0.001 mm, phù hợp với các ngành yêu cầu kiểm soát chất lượng khắt khe.
Chất liệu thép vonfram bền bỉ
Pin Gauge sử dụng Tungsten Carbide có độ cứng cao hơn nhiều so với thép thông thường.
Nhờ đó, sản phẩm:
- Chống mài mòn hiệu quả.
- Ít biến dạng trong quá trình sử dụng.
- Duy trì độ chính xác lâu dài.
- Phù hợp với tần suất đo kiểm liên tục.
Thao tác kiểm tra nhanh chóng
So với nhiều thiết bị đo khác, Pin Gauge giúp rút ngắn thời gian kiểm tra đáng kể.
Người sử dụng chỉ cần đưa Pin Gauge vào lỗ cần kiểm tra để xác định ngay kích thước có đạt yêu cầu hay không, từ đó nâng cao hiệu quả kiểm soát chất lượng trong dây chuyền sản xuất.
Dải kích thước đa dạng
Pin Gauge được cung cấp với dải kích thước từ Ø0.10 mm đến Ø25.00 mm, đáp ứng nhu cầu kiểm tra từ các lỗ siêu nhỏ đến các chi tiết cơ khí có đường kính lớn hơn.
Ứng dụng của dưỡng kiểm lỗ Pin Gauge
Kiểm tra đường kính lỗ
Đây là ứng dụng phổ biến nhất của Pin Gauge. Sản phẩm giúp xác định nhanh đường kính thực tế của lỗ gia công, hỗ trợ kiểm soát chất lượng ngay trên dây chuyền sản xuất.
Kiểm tra khoảng cách giữa các lỗ
Pin Gauge được sử dụng để đánh giá khoảng cách và vị trí giữa các lỗ trên chi tiết cơ khí, đảm bảo khả năng lắp ghép và độ chính xác của sản phẩm hoàn thiện.
Kiểm tra chiều rộng rãnh
Ngoài kiểm tra lỗ, Pin Gauge còn hỗ trợ kiểm tra chiều rộng của các rãnh nhỏ mà các dụng cụ đo thông thường khó tiếp cận.
Kiểm tra bo mạch và linh kiện điện tử
Nhờ khả năng đo các lỗ có kích thước rất nhỏ, Pin Gauge được ứng dụng rộng rãi trong:
- Sản xuất bo mạch PCB.
- Linh kiện điện tử.
- Thiết bị điện.
- Cảm biến và vi cơ khí.
Ứng dụng trong nhiều ngành công nghiệp
Pin Gauge hiện được sử dụng trong nhiều lĩnh vực như:
- Cơ khí chính xác.
- Chế tạo khuôn mẫu.
- Ô tô và xe máy.
- Hàng không.
- Thiết bị y tế.
- Điện tử và bán dẫn.
Lưu ý khi sử dụng
Để duy trì độ chính xác của Pin Gauge, người sử dụng nên:
- Làm sạch bề mặt dụng cụ trước và sau khi sử dụng.
- Không dùng lực quá mạnh khi đưa Pin Gauge vào lỗ kiểm tra.

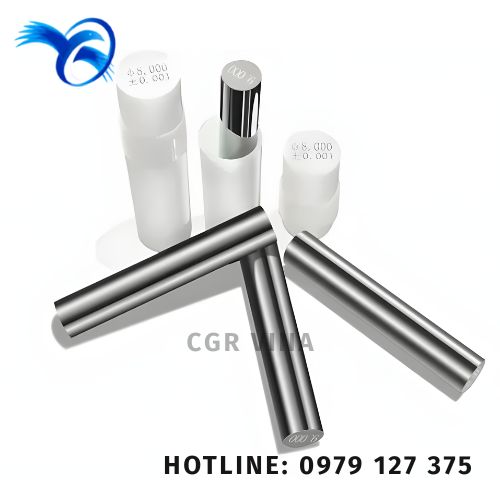

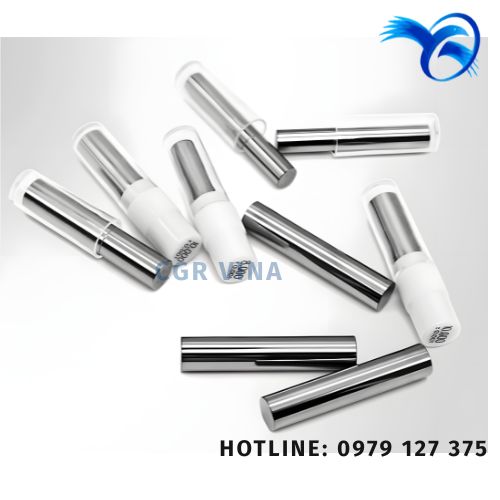

- Bảo quản trong chai nhựa hoặc hộp chuyên dụng để tránh va đập.
- Tránh để dụng cụ tiếp xúc với môi trường ẩm hoặc hóa chất ăn mòn.
- Kiểm tra định kỳ để đảm bảo dụng cụ luôn đáp ứng yêu cầu đo kiểm.
📞 Hotline: 0979 127 375
Liên hệ ngay hôm nay để nhận tư vấn kỹ thuật, báo giá nhanh và lựa chọn sản phẩm phù hợp nhất cho dây chuyền sản xuất của doanh nghiệp!
