Trong gia công CNC hiện đại, nhiều doanh nghiệp tập trung lựa chọn dao cụ chất lượng nhưng lại chưa thực sự quan tâm đến bầu kẹp – bộ phận đóng vai trò kết nối giữa trục chính của máy và dụng cụ cắt. Trên thực tế, một bầu kẹp phù hợp không chỉ đảm bảo độ đồng tâm, giảm rung động mà còn góp phần kéo dài tuổi thọ dao cụ, cải thiện chất lượng bề mặt chi tiết và nâng cao hiệu suất gia công.
Bầu kẹp là gì? Vai trò của bầu kẹp trong gia công cơ khí

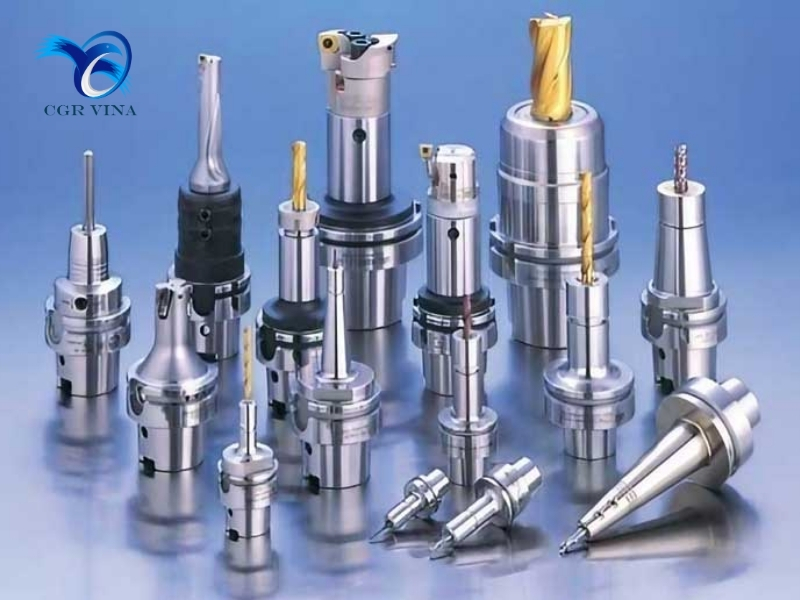

Bầu kẹp là gì?
Bầu kẹp (Tool Holder) là thiết bị dùng để giữ và cố định dao cụ cắt gọt trên trục chính của máy CNC hoặc các loại máy gia công cơ khí. Đây là bộ phận trung gian có nhiệm vụ truyền mô-men xoắn từ trục chính đến dụng cụ cắt, đồng thời đảm bảo dao được định vị chính xác trong suốt quá trình gia công.
Bầu kẹp được sử dụng rộng rãi với các loại dao như mũi khoan, dao phay, dao doa, mũi taro và nhiều dụng cụ cắt gọt khác. Tùy theo từng dòng máy và yêu cầu gia công, bầu kẹp sẽ được thiết kế theo các chuẩn côn như BT, HSK, SK hoặc CAT.

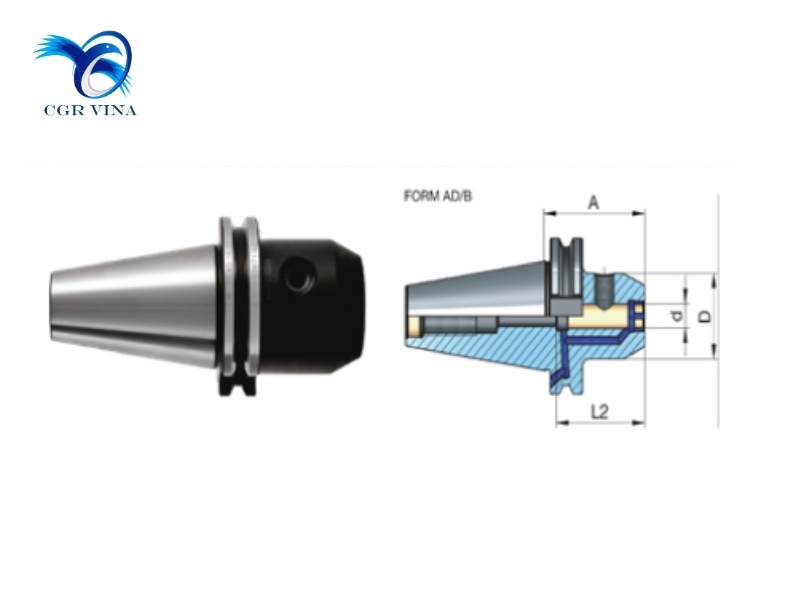

Cấu tạo cơ bản của bầu kẹp
Mặc dù có nhiều kiểu dáng khác nhau, hầu hết bầu kẹp đều gồm các bộ phận chính:
- Phần chuôi côn kết nối với trục chính của máy.
- Thân bầu kẹp.
- Collet hoặc cơ cấu kẹp dao.
- Đai ốc siết hoặc cơ cấu khóa.
- Bề mặt tiếp xúc đảm bảo độ đồng tâm.
Các bộ phận này được gia công với độ chính xác cao nhằm hạn chế sai số, tăng độ cứng vững và đảm bảo khả năng truyền lực ổn định trong quá trình cắt gọt.
Nguyên lý hoạt động của bầu kẹp
Bầu kẹp hoạt động bằng cách cố định dụng cụ cắt thông qua lực siết cơ học, lực ép thủy lực hoặc nguyên lý co ngót nhiệt, tùy theo từng loại.
Sau khi dao được lắp đúng vị trí, bầu kẹp sẽ giữ chặt dụng cụ trong suốt quá trình gia công, đồng thời truyền mô-men xoắn từ trục chính đến dao cắt. Khi được lắp đặt và cân bằng đúng kỹ thuật, bầu kẹp giúp dao hoạt động ổn định, giảm độ đảo và nâng cao độ chính xác gia công.
Tầm quan trọng của bầu kẹp đối với chất lượng gia công
Đảm bảo độ đồng tâm và độ chính xác khi cắt gọt
Độ đồng tâm giữa dao và trục chính là yếu tố quyết định độ chính xác của chi tiết sau gia công. Một bầu kẹp chất lượng sẽ giảm độ đảo của dao, giúp đường cắt ổn định và đảm bảo kích thước theo đúng yêu cầu bản vẽ.
Điều này đặc biệt quan trọng trong các ngành gia công khuôn mẫu, linh kiện điện tử, ô tô và hàng không, nơi yêu cầu dung sai rất nhỏ.
Tăng độ cứng vững, giảm rung động trong quá trình gia công
Rung động là nguyên nhân phổ biến gây mòn dao, giảm độ bóng bề mặt và ảnh hưởng đến tuổi thọ của máy CNC.
Bầu kẹp có độ cứng vững cao giúp giảm rung động, tăng khả năng chịu tải và duy trì sự ổn định ngay cả khi gia công ở tốc độ cao hoặc trên các vật liệu có độ cứng lớn.
Kéo dài tuổi thọ dao cụ và giảm chi phí sản xuất
Khi dao được giữ chắc chắn và làm việc trong điều kiện ổn định, lực cắt được phân bố đồng đều hơn, giúp hạn chế hiện tượng mẻ lưỡi cắt và mài mòn bất thường.
Nhờ đó, doanh nghiệp có thể kéo dài tuổi thọ dao cụ, giảm tần suất thay thế và tối ưu chi phí sản xuất.
Nâng cao năng suất và chất lượng bề mặt chi tiết
Một hệ thống kẹp ổn định cho phép tăng tốc độ cắt, lượng chạy dao và khả năng gia công liên tục mà vẫn đảm bảo chất lượng sản phẩm.
Đồng thời, độ rung thấp giúp bề mặt chi tiết đạt độ nhẵn cao hơn, giảm nhu cầu gia công tinh hoặc xử lý sau gia công.
Những rủi ro khi sử dụng bầu kẹp không phù hợp
Việc lựa chọn sai bầu kẹp có thể dẫn đến nhiều hệ quả như:
- Dao bị đảo hoặc lệch tâm.
- Rung động lớn trong quá trình cắt.
- Mòn dao nhanh và giảm tuổi thọ dụng cụ.
- Sai số kích thước sản phẩm.
- Hư hỏng trục chính hoặc phát sinh chi phí bảo trì.
Do đó, doanh nghiệp cần lựa chọn bầu kẹp phù hợp với loại máy, dao cụ và điều kiện gia công thực tế.
Các loại bầu kẹp phổ biến hiện nay

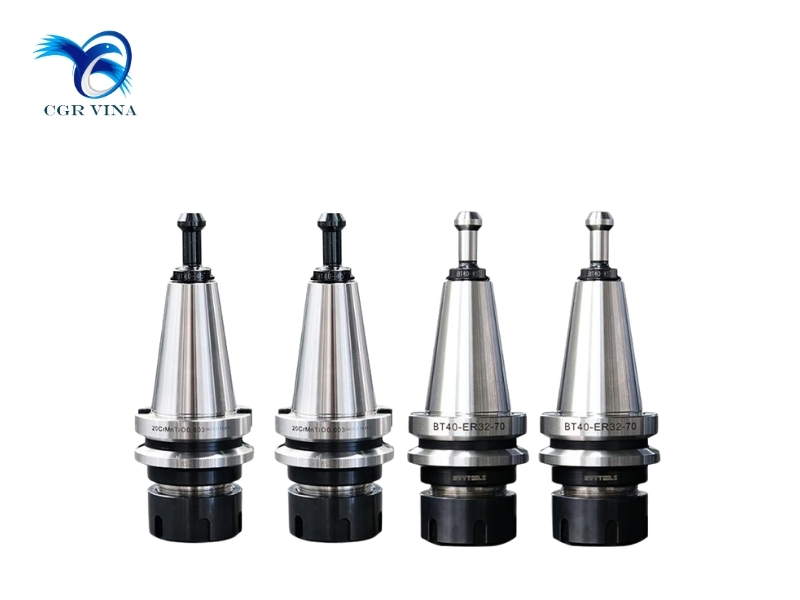

Bầu kẹp ER
Bầu kẹp ER là dòng phổ biến nhất hiện nay nhờ tính linh hoạt và khả năng sử dụng với nhiều loại dao có đường kính khác nhau.
Ưu điểm:
- Chi phí hợp lý.
- Dễ thay collet.
- Phù hợp với nhiều ứng dụng gia công.
Ứng dụng: Gia công phổ thông, phay, khoan, doa và taro trên máy CNC.

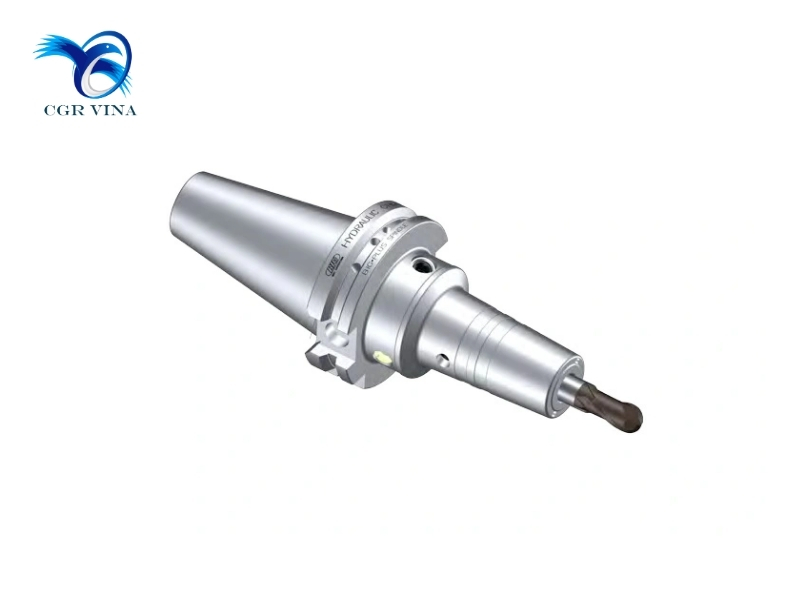

Bầu kẹp thủy lực
Bầu kẹp thủy lực sử dụng áp suất dầu để tạo lực kẹp đồng đều quanh chuôi dao.
Ưu điểm:
- Độ đồng tâm cao.
- Giảm rung động hiệu quả.
- Thay dao nhanh.
- Phù hợp với gia công tinh và tốc độ cao.

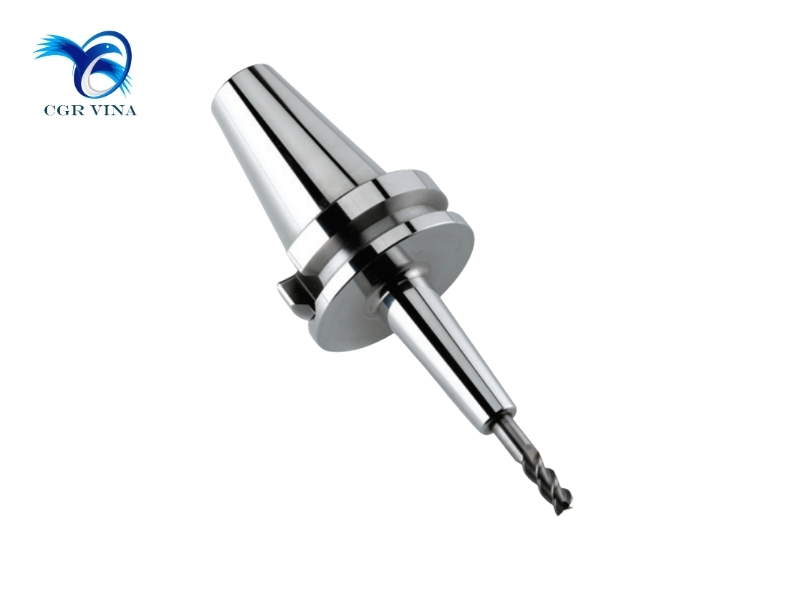

Bầu kẹp nhiệt (Shrink Fit)
Loại bầu kẹp này hoạt động dựa trên nguyên lý gia nhiệt để giãn nở lỗ kẹp, sau đó làm nguội để ôm chặt chuôi dao.
Ưu điểm:
- Độ đồng tâm rất cao.
- Khả năng cân bằng động tốt.
- Phù hợp gia công tốc độ cao (High Speed Machining).

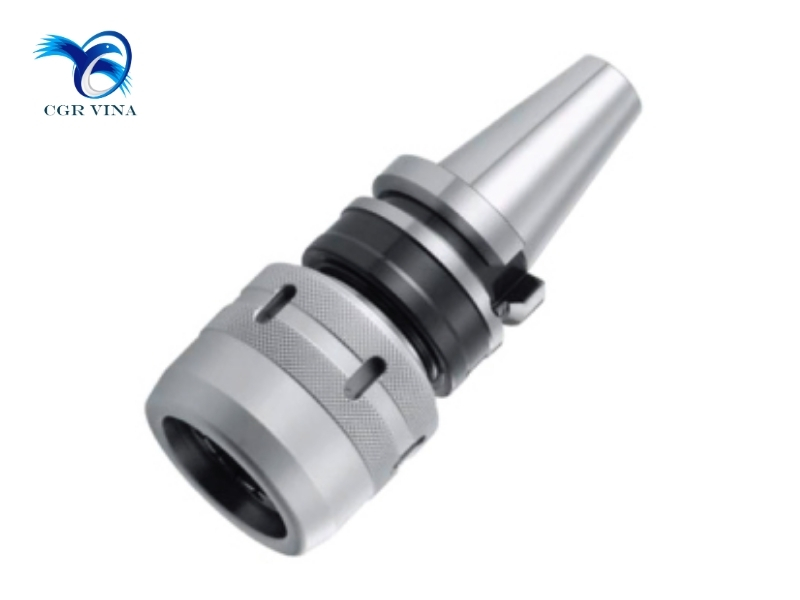

Bầu kẹp cơ khí (Milling Chuck)
Bầu kẹp cơ khí sử dụng cơ cấu khóa cơ học để giữ dao với lực kẹp lớn.
Ưu điểm:
- Khả năng chịu mô-men xoắn cao.
- Độ cứng vững tốt.
- Phù hợp với gia công thô hoặc cắt nặng.
So sánh ưu, nhược điểm và ứng dụng của từng loại
| Loại bầu kẹp | Ưu điểm | Ứng dụng phù hợp |
| ER | Linh hoạt, giá thành hợp lý | Gia công phổ thông |
| Thủy lực | Độ chính xác cao, giảm rung | Gia công tinh, CNC tốc độ cao |
| Shrink Fit | Độ đồng tâm và cân bằng vượt trội | Gia công tốc độ cao, khuôn mẫu |
| Milling Chuck | Lực kẹp lớn, chịu tải tốt | Gia công thô, phay nặng |
Việc lựa chọn loại bầu kẹp phù hợp cần dựa trên yêu cầu gia công, loại dao cụ và điều kiện vận hành của máy.

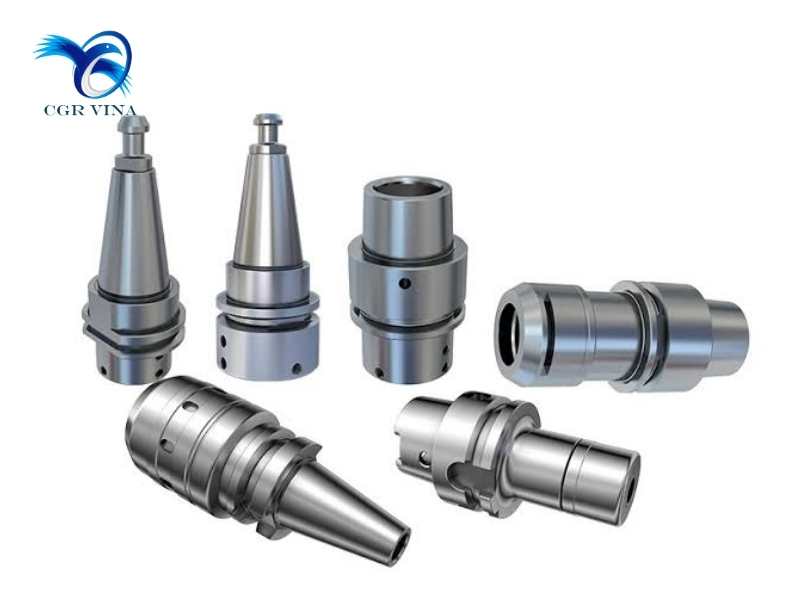

Cách lựa chọn bầu kẹp phù hợp với nhu cầu gia công
Lựa chọn theo loại máy và chuẩn côn (BT, SK, HSK, CAT…)
Trước tiên cần xác định chuẩn côn của trục chính máy CNC. Các chuẩn phổ biến gồm BT, SK, HSK và CAT, mỗi loại có thiết kế và khả năng tương thích riêng.
Việc sử dụng đúng chuẩn côn giúp đảm bảo độ chính xác và an toàn khi vận hành.
Lựa chọn theo đường kính dao và collet
Collet phải phù hợp với đường kính chuôi dao để đảm bảo lực kẹp đồng đều và hạn chế hiện tượng trượt dao trong quá trình cắt.
Không nên sử dụng collet quá rộng hoặc quá nhỏ vì có thể ảnh hưởng đến độ đồng tâm và tuổi thọ của cả dao lẫn bầu kẹp.
Lựa chọn theo vật liệu gia công và tốc độ cắt
Đối với gia công tốc độ cao hoặc vật liệu khó cắt như inox, thép hợp kim và thép tôi cứng, nên ưu tiên bầu kẹp thủy lực hoặc Shrink Fit để đạt độ ổn định cao.
Trong khi đó, các ứng dụng gia công phổ thông có thể sử dụng bầu kẹp ER hoặc Milling Chuck nhằm tối ưu chi phí đầu tư.
Hướng dẫn sử dụng và bảo dưỡng bầu kẹp đúng cách
Để bầu kẹp luôn hoạt động ổn định và duy trì độ chính xác, doanh nghiệp cần lưu ý:
- Vệ sinh sạch bầu kẹp, collet và chuôi dao trước khi lắp.
- Siết đúng lực theo khuyến nghị của nhà sản xuất.
- Không sử dụng bầu kẹp bị mòn, nứt hoặc biến dạng.
- Kiểm tra độ đảo định kỳ để phát hiện sớm sai lệch.
- Bảo quản trong môi trường khô ráo, tránh va đập và bụi bẩn.
- Thực hiện bảo trì định kỳ nhằm đảm bảo hiệu suất làm việc lâu dài.
