Trong gia công cơ khí, bàn ren là dụng cụ chuyên dùng để tạo ren ngoài trên các chi tiết dạng trục hoặc thanh kim loại. Mặc dù có cấu tạo tương đối đơn giản, nhưng để tạo được đường ren đạt tiêu chuẩn, sắc nét và có độ chính xác cao, người sử dụng cần thực hiện đúng quy trình kỹ thuật. Chỉ một thao tác sai như đặt bàn ren lệch tâm, sử dụng dầu cắt không phù hợp hay không phá phoi đúng cách cũng có thể khiến ren bị hỏng hoặc làm giảm tuổi thọ dụng cụ.

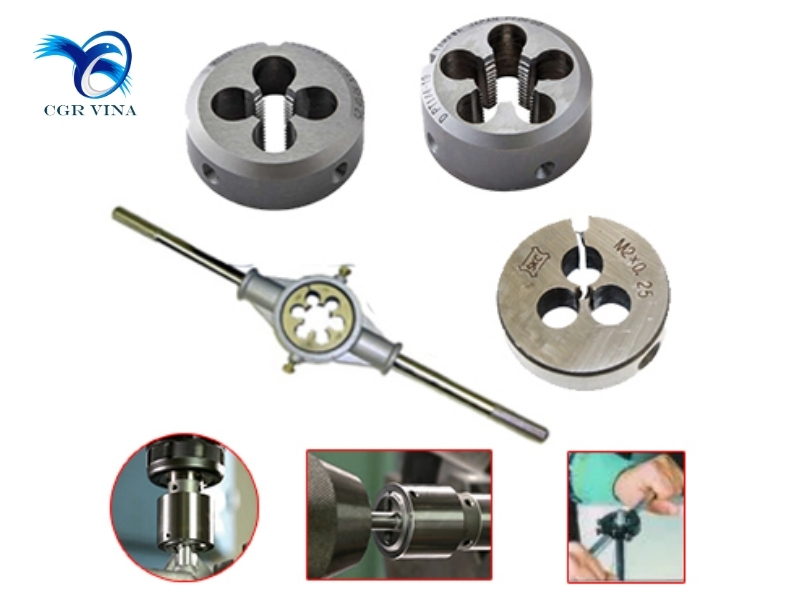

Chuẩn bị trước khi sử dụng bàn ren
Việc chuẩn bị đầy đủ trước khi gia công không chỉ giúp quá trình tạo ren diễn ra thuận lợi mà còn hạn chế các lỗi phát sinh trong quá trình cắt ren.
Kiểm tra kích thước phôi và đường kính cần tiện ren
Trước khi sử dụng bàn ren, cần kiểm tra đường kính của phôi để đảm bảo phù hợp với kích thước ren cần gia công. Nếu đường kính phôi lớn hơn tiêu chuẩn, bàn ren sẽ khó ăn ren, lực cắt tăng cao và dễ làm hỏng dụng cụ. Ngược lại, nếu đường kính quá nhỏ, ren tạo thành sẽ không đạt tiêu chuẩn về kích thước và khả năng liên kết.
Ngoài ra, cần xác định đúng hệ ren (ren hệ mét, ren hệ inch hoặc các tiêu chuẩn ren khác) để lựa chọn bàn ren tương ứng.

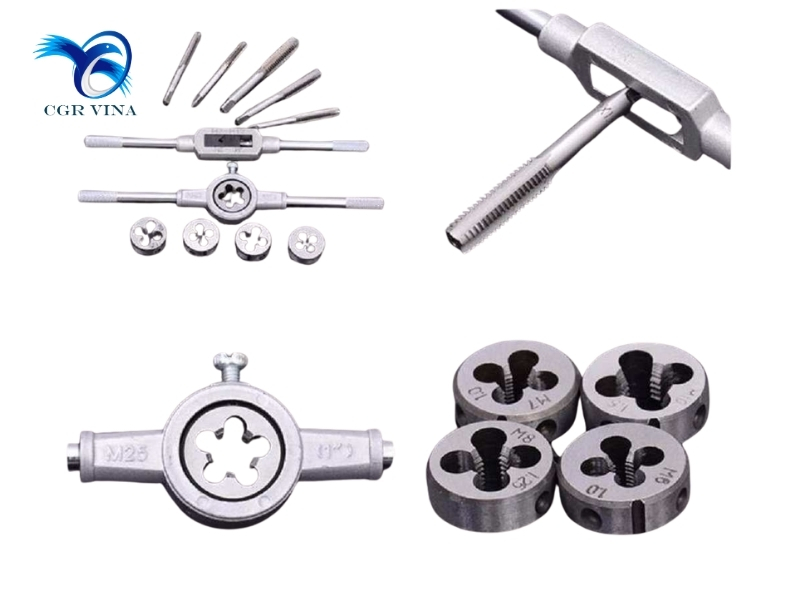

Chuẩn bị tay quay bàn ren và dụng cụ hỗ trợ
Bàn ren cần được lắp vào tay quay (Die Stock) có kích thước phù hợp để đảm bảo độ chắc chắn trong quá trình thao tác.
Bên cạnh đó, nên chuẩn bị đầy đủ các dụng cụ hỗ trợ như:
- Ê tô kẹp phôi.
- Thước cặp hoặc panme kiểm tra kích thước.
- Dưỡng kiểm ren (nếu cần).
- Bàn chải vệ sinh phoi.
Việc sử dụng đúng dụng cụ giúp thao tác dễ dàng và tăng độ chính xác của ren sau gia công.
Chọn dầu cắt gọt phù hợp
Dầu cắt gọt đóng vai trò quan trọng trong quá trình tạo ren.
Loại dầu phù hợp sẽ giúp:
- Giảm ma sát giữa bàn ren và phôi.
- Hạn chế sinh nhiệt.
- Tăng khả năng thoát phoi.
- Cải thiện chất lượng bề mặt ren.
- Kéo dài tuổi thọ của bàn ren.
Tùy theo vật liệu gia công như thép carbon, inox, gang hay nhôm, người vận hành nên lựa chọn loại dầu cắt chuyên dụng để đạt hiệu quả tốt nhất.
Vát mép đầu phôi để bàn ren ăn ren dễ hơn
Đầu phôi nên được vát mép một góc nhỏ trước khi cắt ren. Thao tác này giúp bàn ren định vị dễ dàng, giảm hiện tượng trượt khi bắt đầu cắt và tạo đường ren đều ngay từ những vòng ren đầu tiên.
Đây là bước đơn giản nhưng thường bị bỏ qua, dẫn đến tình trạng ren bị lệch hoặc khó ăn ren.
Cách sử dụng bàn ren đúng kỹ thuật từng bước

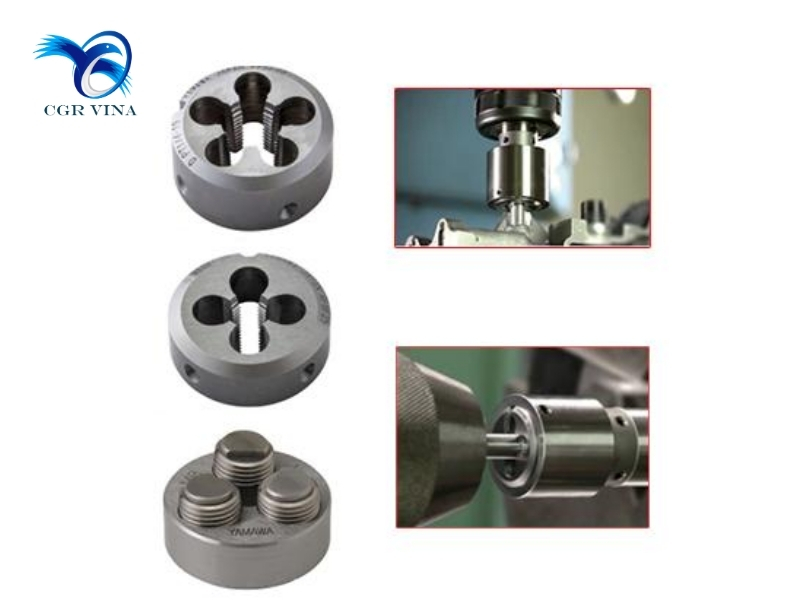

Bước 1: Lắp bàn ren đúng chiều vào tay quay

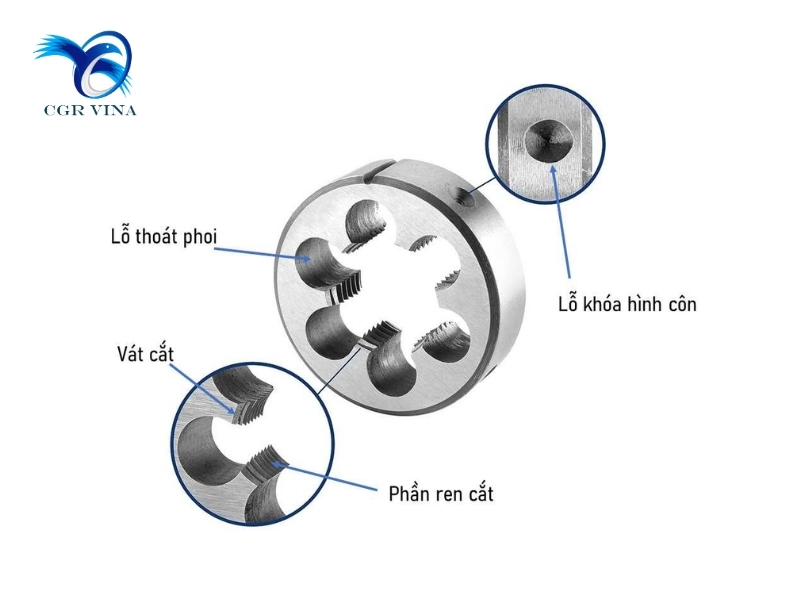

Bàn ren có hai mặt với chức năng khác nhau: mặt dẫn hướng và mặt hoàn thiện ren. Khi lắp, cần xác định đúng chiều để mặt dẫn hướng tiếp xúc với đầu phôi trước.
Sau khi lắp, siết chặt các vít cố định để tránh bàn ren bị xoay hoặc lệch trong quá trình gia công.
Bước 2: Cố định phôi chắc chắn
Phôi cần được kẹp chặt bằng ê tô hoặc đồ gá phù hợp nhằm đảm bảo không bị rung lắc khi cắt ren.
Việc cố định chắc chắn không chỉ giúp đường ren chính xác hơn mà còn giảm nguy cơ gãy răng bàn ren do lực cắt không ổn định.
Bước 3: Đặt bàn ren vuông góc với phôi
Đây là một trong những yếu tố quyết định chất lượng ren.
Khi bắt đầu cắt, cần giữ bàn ren vuông góc với trục của phôi để đường ren được tạo đúng tâm và đồng đều. Nếu đặt lệch góc, ren sẽ bị nghiêng, bước ren không đều và khó lắp ghép với các chi tiết khác.
Bước 4: Xoay đều tay kết hợp dầu cắt gọt
Tiến hành xoay tay quay với lực đều và ổn định, đồng thời bổ sung dầu cắt gọt liên tục vào vùng cắt.
Không nên dùng lực quá mạnh hoặc xoay quá nhanh vì có thể làm tăng nhiệt, gây mẻ răng cắt hoặc làm giảm chất lượng ren.

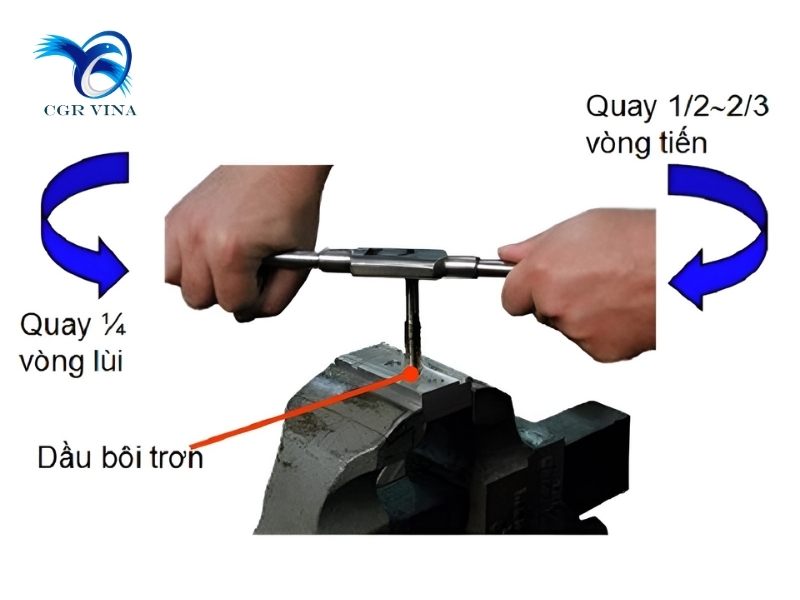

Bước 5: Quy tắc tiến 1-2 vòng, lùi ¼-½ vòng để phá phoi
Trong quá trình tạo ren, nên áp dụng nguyên tắc:
- Tiến khoảng 1-2 vòng.
- Lùi lại khoảng ¼-½ vòng.
Thao tác này giúp bẻ gãy phoi, giảm lực cắt và hạn chế hiện tượng kẹt phoi trong rãnh cắt. Đây là kỹ thuật quan trọng giúp quá trình gia công diễn ra nhẹ nhàng hơn và kéo dài tuổi thọ của bàn ren.
Bước 6: Kiểm tra chất lượng ren sau khi hoàn thành
Sau khi cắt xong, cần vệ sinh sạch phoi và dầu bám trên chi tiết, sau đó kiểm tra:
- Hình dạng ren.
- Bước ren.
- Độ đồng đều.
- Khả năng lắp ghép bằng đai ốc hoặc dưỡng kiểm ren.
Nếu phát hiện ren bị ba via hoặc chưa đạt yêu cầu, cần xử lý ngay trước khi đưa chi tiết vào công đoạn tiếp theo.
Những lỗi thường gặp khi sử dụng bàn ren và cách khắc phục
Ren bị lệch hoặc không đều
Đây là lỗi phổ biến khi bàn ren không được đặt vuông góc với phôi hoặc phôi bị kẹp không chắc chắn.
Cách khắc phục: Kiểm tra lại đồ gá, đảm bảo phôi được cố định ổn định và căn chỉnh bàn ren đúng tâm trước khi cắt.
Bàn ren khó ăn ren
Nguyên nhân thường do đầu phôi chưa được vát mép, đường kính phôi quá lớn hoặc thiếu dầu cắt gọt.
Cách khắc phục: Gia công vát mép đầu phôi, kiểm tra lại kích thước và bổ sung đầy đủ dầu bôi trơn trong suốt quá trình cắt.
Gãy răng bàn ren
Gãy răng có thể xảy ra khi sử dụng lực quá lớn, cắt liên tục mà không phá phoi hoặc chọn bàn ren không phù hợp với vật liệu gia công.
Cách khắc phục: Áp dụng đúng quy tắc tiến – lùi để phá phoi, lựa chọn bàn ren có vật liệu phù hợp và thay thế dụng cụ khi xuất hiện dấu hiệu mòn nghiêm trọng.
Ren bị sứt hoặc ba via
Lỗi này thường xuất phát từ việc bàn ren bị mòn, tốc độ thao tác không ổn định hoặc thiếu dầu cắt.
Cách khắc phục: Kiểm tra độ sắc của răng cắt, sử dụng dầu cắt phù hợp và thực hiện thao tác đều tay để tạo đường ren mịn và chính xác.
Bàn ren nhanh mòn
Nguyên nhân chủ yếu là sử dụng sai vật liệu bàn ren, chế độ cắt không phù hợp hoặc bảo quản không đúng cách sau khi sử dụng.
Cách khắc phục: Lựa chọn bàn ren chất lượng cao, sử dụng đúng mục đích, vệ sinh sạch phoi sau mỗi lần gia công và bảo quản dụng cụ trong môi trường khô ráo để hạn chế ăn mòn.
Việc sử dụng bàn ren đúng kỹ thuật không chỉ giúp tạo ra các đường ren đạt độ chính xác cao mà còn góp phần nâng cao hiệu suất sản xuất và kéo dài tuổi thọ dụng cụ. Là đơn vị hoạt động trong lĩnh vực dụng cụ cắt gọt và gia công cơ khí chính xác, CGR Vina cung cấp đa dạng các dòng bàn ren chất lượng cao từ những thương hiệu uy tín, đáp ứng nhiều tiêu chuẩn ren và vật liệu gia công khác nhau. Bên cạnh đó, đội ngũ kỹ sư giàu kinh nghiệm của CGR Vina luôn sẵn sàng tư vấn lựa chọn dụng cụ phù hợp, giúp doanh nghiệp tối ưu quy trình gia công, giảm chi phí vận hành và nâng cao chất lượng sản phẩm.
